自動読取りデータ

自動読取りデータについて

オリジナルのTIFF画像から、(1)対象波形部分の画像切出し、(2)アーム長さの影響の除去（X座標のみ補正）とピボット位置のずれの影響を除去した後に、CNNモデルで自動読取りしたデータです（古村・松浦、2024）。この自動読取りデータは、切出しおよびアーム長さ・ピボット位置のずれの影響の除去を行った後の画像（png画像）の左上を原点、右方向をX軸の正の方向、下方向をY軸の正の方向とする座標系でのpixel単位での値です。(2)の操作で必要となったアーム長さL[cm]およびピボット位置のずれcp[px]は表に示しています。これらの値は実際の値とは異なるため、これらの影響を正しく補正し直す必要があります（古村・松浦、2024）。

Automatically Traced Data

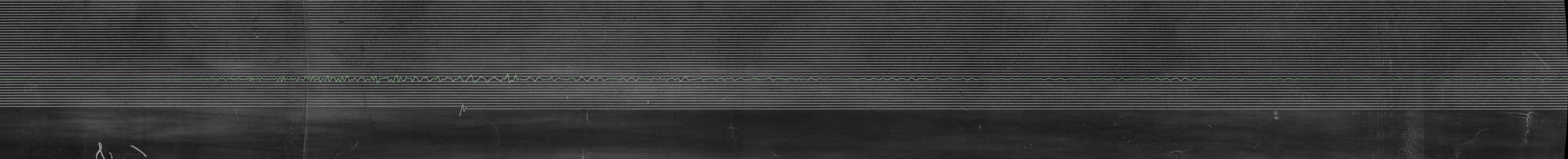

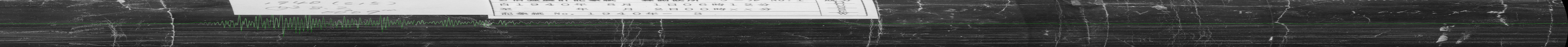

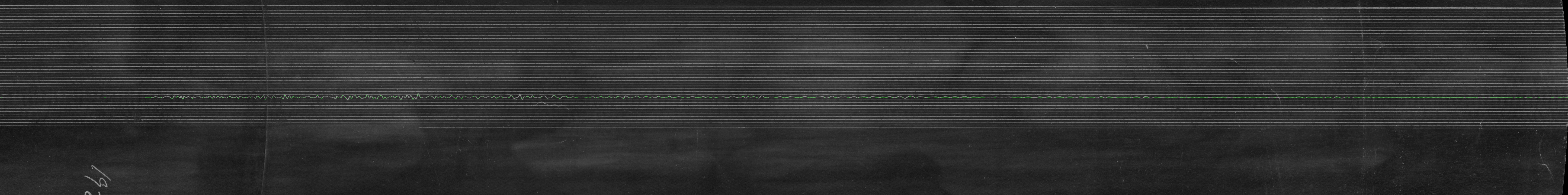

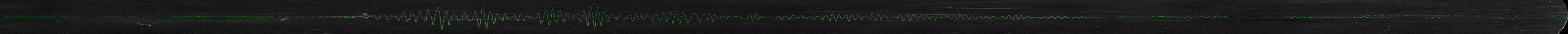

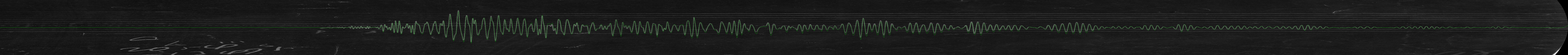

The data are automatically traced from the original TIFF image using the CNN Model (e.g., Furumura & Matsuura 2025), after (1) cropping an image of the target waveform for each component and (2) removing the effects of finite arm length and pivot position shift. The resulting auto-traced data represent pixel-level values within a coordinate system where the top-left corner of the cropped image is the origin, the rightward direction is the positive X-axis, and the downward direction is the positive Y-axis. A cropped image (PNG image) is also available, with the effects of arm length and pivot position shift removed. The arm length L [cm] and pivot position shift cp [px] required for operation (2) are shown in the table. As these values differ from the actual ones, it is essential to recalibrate these effects accurately (e.g., Furumura & Matsuura, 2025).

* Length of the arm L in mm and offset of the apparent baseline from the pivot cp in pixel, which are parameters in Furumura et al. (2023), and coordinates of four corners of PNG file, the cropped and translated image, in original TIFF file.

No.	発震時 Origin Time	地震名 EarthquakeName	観測点 Station Name	画像ファイル名 TIFF File Name	観測開始日時 Start Date	観測終了日時 End Date	地震計 Seismograph	成分 Components	SVGファイル名 SVG File Name	PNG画像 PNG Image File	変換時パラメタ* Parameters for transformation*				ラベル Label	スキャン時解像度 Resolution in the seismogram scanning (dpi)	備考 Remarks
No.	発震時 Origin Time	地震名 EarthquakeName	観測点 Station Name	画像ファイル名 TIFF File Name	観測開始日時 Start Date	観測終了日時 End Date	地震計 Seismograph	成分 Components	SVGファイル名 SVG File Name	PNG画像 PNG Image File	L (mm)	cp (px)	scaling	coordinates of four corners of PNG file in original TIFF file	ラベル Label	スキャン時解像度 Resolution in the seismogram scanning (dpi)	備考 Remarks

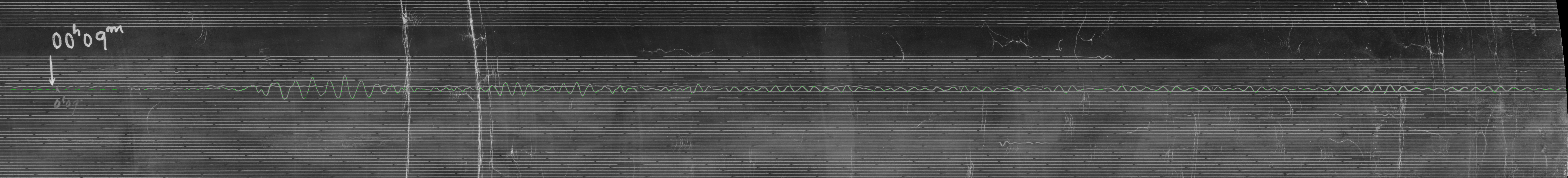

1	1940/08/02 00:08	神威岬沖 Kamui-Misaki-Oki	秋田	aki0451.tif	01日	02日	大森式強震計	UD EW NS	aki0451_1DU_auto_traced.svg	aki0451_1DU_auto_traced.png	300.0	300.0	1.0	(8296.45703422467,695.827332576082),(12002.4532095847,701.151636892386),(12000.5841000554,2002.15029424356),(8294.58792469539,1996.82598992726)	秋田　2-185	400

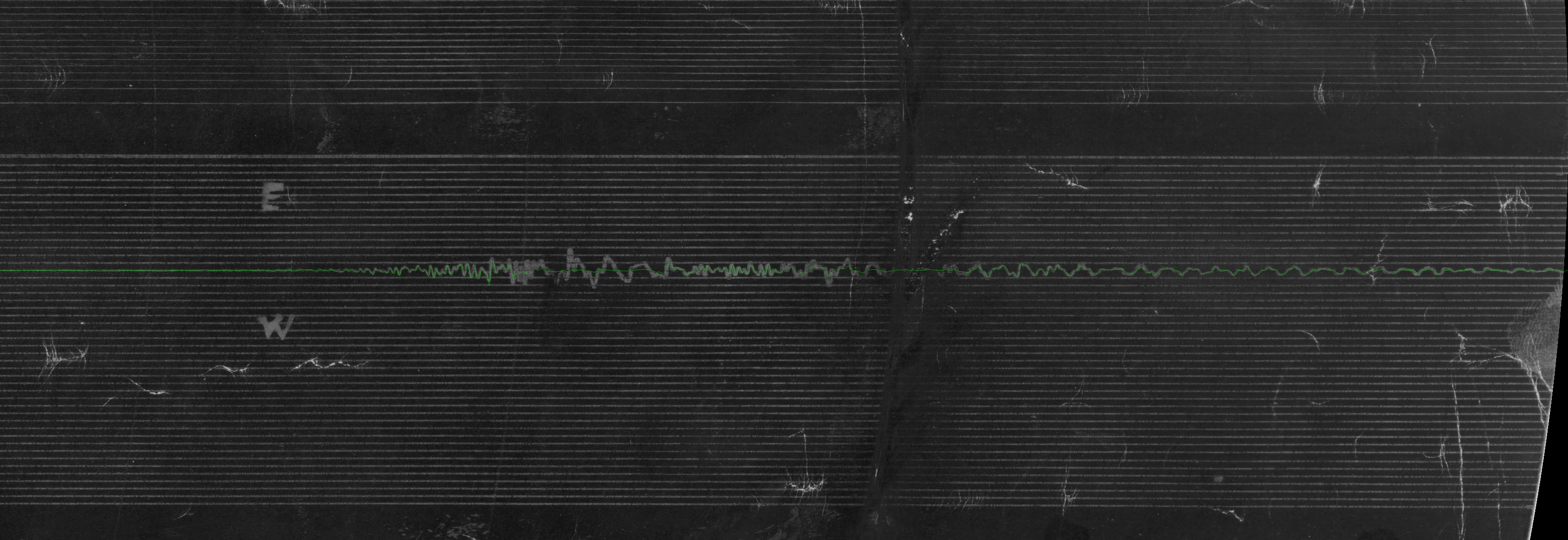

2	1940/08/02 00:08	神威岬沖 Kamui-Misaki-Oki	秋田	aki0451.tif	01日	02日	大森式強震計	UD EW NS	aki0451_2EW_auto_traced.svg	aki0451_2EW_auto_traced.png	300.0	-300.0	1.0	(8235.18418861502,1624.77989493907),(11540.1658090009,1613.75769411193),(11543.9643829017,2752.7513599575),(8238.9827625158,2763.77356078463)	秋田　2-185	400
3	1940/08/02 00:08	神威岬沖 Kamui-Misaki-Oki	秋田	aki0451.tif	01日	02日	大森式強震計	UD EW NS	aki0451_3SN_auto_traced.svg	aki0451_3SN_auto_traced.png	300.0	300.0	1.0	(8163.67327864919,3284.25289035742),(11571.66605689,3277.23694720852),(11573.7761923734,4302.23477517121),(8165.78341413265,4309.25071832012)	秋田　2-185	400
4	1940/08/02 00:08	神威岬沖 Kamui-Misaki-Oki	青森	aom0581.tif	01日08時37分	02日	今村式強震計	UD EW NS	aom0581_1_auto_traced.svg	aom0581_1_auto_traced.png	400.0	0.0	0.14401350464667725	(3897.97628893083,-75.5615361169509),(6619.89510711151,-96.5840772073737),(6637.89015514262,2233.34643210966),(3915.97133696194,2254.36897320008)	青森　3-140	400
5	1940/08/02 00:08	神威岬沖 Kamui-Misaki-Oki	青森	aom0581.tif	01日08時37分	02日	今村式強震計	UD EW NS	aom0581_2_auto_traced.svg	aom0581_2_auto_traced.png	400.0	450.0	0.11809568732508612	(365.599580500646,1193.20481631061),(11978.4202352514,1128.66459169106),(11993.2089666483,3789.6234965642),(380.388311897581,3854.16372118375)	青森　3-140	400
6	1940/08/02 00:08	神威岬沖 Kamui-Misaki-Oki	青森	aom0581.tif	01日08時37分	02日	今村式強震計	UD EW NS	aom0581_3_auto_traced.svg	aom0581_3_auto_traced.png	300.0	0.0	1.0	(521.804984486642,3035.97169712126),(10950.7250208596,2995.13207252418),(10956.3953417357,4443.12097008561),(527.475305362716,4483.96059468269)	青森　3-140	400

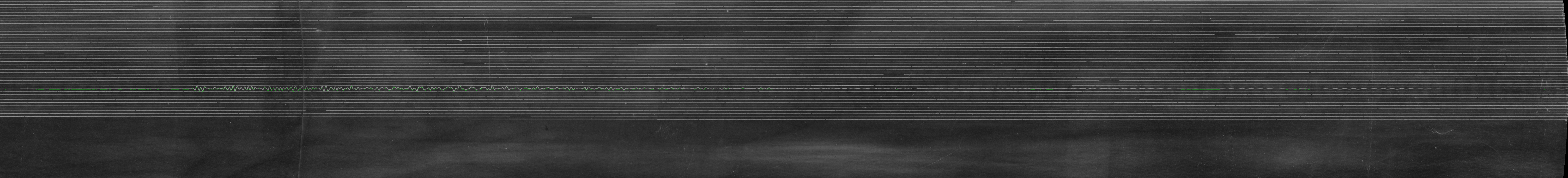

7	1940/08/02 00:08	神威岬沖 Kamui-Misaki-Oki	前橋	mae0087.tif	01日18時	02日	中央気象台型強震計	UD EW NS	mae0087_1_auto_traced.svg	mae0087_1_auto_traced.png	300.0	0.0	1.0	(2336.00194789669,502.588678608848),(11484.9840638232,484.498834628485),(11487.0364474774,1522.49680559053),(2338.05433155082,1540.5866495709)	前橋 18-147	400
8	1940/08/02 00:08	神威岬沖 Kamui-Misaki-Oki	前橋	mae0087.tif	01日18時	02日	中央気象台型強震計	UD EW NS	mae0087_2_auto_traced.svg	mae0087_2_auto_traced.png	300.0	0.0	1.0	(2340.84390544459,1703.78847107375),(11259.8294602508,1687.73627008845),(11261.8272114666,2797.73447233477),(2342.84165666038,2813.78667332007)	前橋 18-147	400
9	1940/08/02 00:08	神威岬沖 Kamui-Misaki-Oki	前橋	mae0087.tif	01日18時	02日	中央気象台型強震計	UD EW NS	mae0087_3_auto_traced.svg	mae0087_3_auto_traced.png	300.0	0.0	1.0	(2342.26629714714,3183.54608216922),(11539.2524059564,3167.56126533298),(11540.8722656162,4099.55985763593),(2343.88615680696,4115.54467447217)	前橋 18-147	400
10	1940/08/02 00:08	神威岬沖 Kamui-Misaki-Oki	森	mor0046.tif	01日06時12分	02日00時	中央気象台型強震計	UD EW NS	mor0046_1DU_auto_traced.svg	mor0046_1DU_auto_traced.png	500.0	100.0	0.1825761638508363	(2697.33125055777,287.984458434491),(9862.32283016761,298.969180557475),(9860.5152952921,1477.96779498315),(2695.52371568227,1466.98307286017)	森　1-24	400

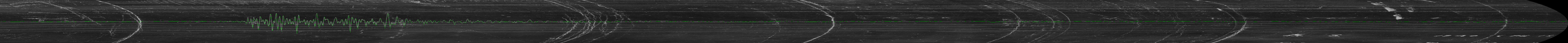

11	1940/08/02 00:08	神威岬沖 Kamui-Misaki-Oki	森	mor0046.tif	01日06時12分	02日00時	中央気象台型強震計	UD EW NS	mor0046_2NS_auto_traced.svg	mor0046_2NS_auto_traced.png	195.0	80.0	0.10040408806508032	(2314.89438452075,801.096420024528),(9504.81712257849,834.428398068597),(9495.64735170629,2812.40714297516),(2305.72461364855,2779.07516493109)	森　1-24	400

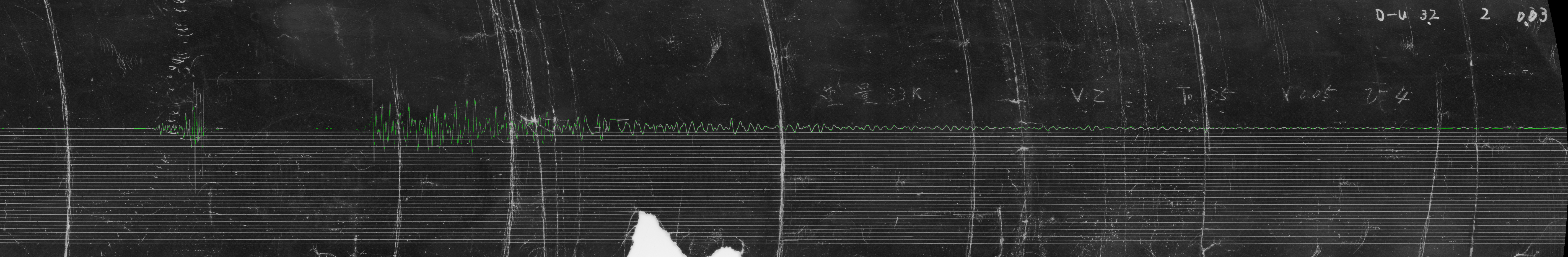

12	1940/08/02 00:08	神威岬沖 Kamui-Misaki-Oki	森	mor0046.tif	01日06時12分	02日00時	中央気象台型強震計	UD EW NS	mor0046_3EW_auto_traced.svg	mor0046_3EW_auto_traced.png	205.0	195.0	1.0	(2753.34312961756,3055.61959624318),(9630.27836040246,3085.46639824077),(9625.38707846974,4212.45578388779),(2748.45184768485,4182.60898189021)	森　1-24	400
13	1940/08/02 00:08	神威岬沖 Kamui-Misaki-Oki	新潟	nii0306.tif	01日20時54分	02日	改造式強震計	EW NS	nii0306_1NS_auto_traced.svg	nii0306_1NS_auto_traced.png	500.0	-100.0	0.10204554440004657	(4813.60574641816,1342.35035715848),(11942.594519605,1355.00230464528),(11939.9200232012,2861.99993140817),(4810.93125001438,2849.34798392138)	新潟　1-319	400
14	1940/08/02 00:08	神威岬沖 Kamui-Misaki-Oki	新潟	nii0306.tif	01日20時54分	02日	改造式強震計	EW NS	nii0306_2EW_auto_traced.svg	nii0306_2EW_auto_traced.png	500.0	-40.0	0.13572875299693657	(4622.08541752015,2786.82519984601),(11816.9721736139,2746.45730435088),(11827.3853513816,4602.42809230224),(4632.4985952879,4642.79598779736)	新潟　1-319	400
15	1940/08/02 00:08	神威岬沖 Kamui-Misaki-Oki	輪島	waj1351.tif	01日05時15分	02日05時05分	中央気象台型強震計	UD EW NS	waj1351_1SN_auto_traced.svg	waj1351_1SN_auto_traced.png	300.0	0.0	1.0	(3105.00880947319,848.045989588775),(11879.9743404299,823.450654253141),(11882.1185491515,1588.44764925963),(3107.15301819476,1613.04298459526)	輪島　51-77	400
16	1940/08/02 00:08	神威岬沖 Kamui-Misaki-Oki	輪島	waj1351.tif	01日05時15分	02日05時05分	中央気象台型強震計	UD EW NS	waj1351_2EW_auto_traced.svg	waj1351_2EW_auto_traced.png	300.0	300.0	1.0	(3139.16114717396,1826.39855338329),(11589.1372316191,1806.29451634891),(11591.4164822083,2764.29180497594),(3141.44039776319,2784.39584201033)	輪島　51-77	400
17	1940/08/02 00:08	神威岬沖 Kamui-Misaki-Oki	山形	yam0606.tif	01日21時04分	02日08時10分	今村式強震計	EW NS	yam0606_1_auto_traced.svg	yam0606_1_auto_traced.png	300.0	0.0	1.0	(969.70593658888,679.739694107167),(11131.6907068084,662.146234375113),(11133.2835018245,1582.14485557192),(971.298731604968,1599.73831530398)	山形　1-115	400
18	1940/08/02 00:08	神威岬沖 Kamui-Misaki-Oki	山形	yam0606.tif	01日21時04分	02日08時10分	今村式強震計	EW NS	yam0606_2_auto_traced.svg	yam0606_2_auto_traced.png	300.0	0.0	1.0	(619.918775056789,2371.07316448915),(11581.89955484,2350.54553281342),(11584.1279695175,3540.54344632756),(622.147189734231,3561.0710780033)	山形　1-115	400
